Плюсов у этого приёмника очень много, можно сказать проще, что этот приёмник является одним большим плюсом. Сделан очень качественно, весь функционал работает исправно. Качество звука отличное, громкий. Заряжает сам себя и мобильные гаджеты за очень короткое время, раза в два быстрее чем от родных зарядок. Чувствительность по радиоприёму на высоте. Приёмнику честная оценка 5+ !
Теперь хочу черкнуть пару слов об ещё большем увеличении чувствительности приёмника. Это здорово помогает когда вы находитесь в "глухой" зоне радиоприёма. У меня например железная крыша дома является отличным экраном для радиоволн. Даже на FM диапазонах станции слегка "плавают". Сначала думал что это косяк самого приёмника, но грубо ошибся. Выйдя на веранду приёмник собрал все станции + немного забугорных прихватил. Только потом я допёр что это железная крыша дома виновата. Перед приёмником пришлось дико извинится, выпить с ним по чарке в знак знакомства и перемирия.

Ну а теперь вкратце о малюсенькой и простой доработке нашего радио. Нам понадобится кусок метра 1,5 медной проволоки, диаметром 1 - 1,5 мм. Какой ни будь штырь диаметром 8 - 10 мм., и паяльник.

1. Снимаем заднюю крышку приёмника.
Первоначальная схема подключения телескопической антенны в радиоприёмнике такая:



Ничего в приёмнике не трогаем. Производитель и без вас позаботился о вкусняшках и разных полезных плюшках в конструкции радиоприёмника.

2. Отпаиваем проводок от телескопической антенны.

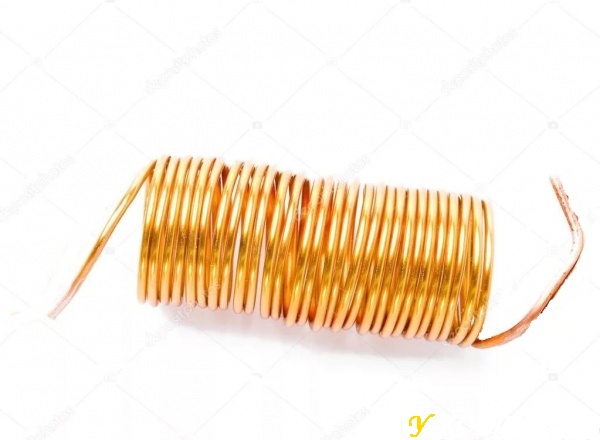

3. Берём нашу медную проволоку и наматываем на приготовленный штырь. Должно получится как на рисунке:



4. Теперь немного растягиваем катушку так, что бы витки не касались между собой (подобие спирали для плитки). У меня длина получилась 8 - 10 см.
5. Теперь один конец катушки припаиваем к антенне, а проводок припаиваем ко второму кончику катушки. У вас получилось как на картинке:



6. Теперь укладываем катушку в корпус, крепим её и изолируем от платы скотчем или липкой бумагой.
7. Больше нам в потрохах радиоприёмника делать нечего. Закрываем и прикручиваем крышку корпуса, а вернее его вторую половину, на место.

Вот и всё, ничего сложного. У нас получился своего рода простейший усилитель радиосигнала для телескопической антенны радиоприёмника. После такой не сложной доработки, мой приёмник в доме (под железной крышей) отлично ловит все станции в FM диапазоне. При этом его телескопическая антенна находится в убранном состоянии. Плюс ко всему увеличилось количество радиостанций вещающих в КВ диапазоне. Данный метод доработки прекрасно подойдёт к любым другим моделям бытовых радиоприёмников. Как говорится простенько, надёжно, и со вкусом. А самое главное, что без особого "кровопролития" для самого изделия. Если будут вопросы, пишите. Обязательно подскажу что и как.

Ну вот пожалуй и всё. Спасибо за внимание. Всех с наступающим Новым Годом 2018 !
